在人形機器人從實驗室走向現實應用的進程中，“看見” 世界并做出精準判斷是其核心能力之一。而賦予人形機器人這一能力的，正是機器視覺技術。它如同機器人的 “智慧之眸”，不僅能捕捉周圍環境的細節信息，還能快速處理、分析這些數據，為機器人的行動提供決策依據。無論是家庭服務場景中識別物品、規避障礙物，還是工業場景里完成精密裝配、質量檢測，機器視覺都扮演著不可或缺的角色。今天，我們就深入剖析機器視覺的核心奧秘，帶你全面了解這一支撐人形機器人發展的關鍵技術。

一、核心組件：構建視覺感知的基石

機器視覺系統的高效運行，離不開四大核心組件的協同配合。它們如同搭建房屋的基石，每一個都有著不可替代的作用，共同構成了機器人感知世界的 “視覺鏈條”。

（一）相機與鏡頭：視覺的 “采集窗口”

相機與鏡頭是機器視覺系統的 “眼睛前端”，負責將現實世界的光學信號轉化為可處理的圖像信號，是信息采集的第一道關卡。相機的性能直接決定了圖像的清晰度、分辨率和幀率 —— 高分辨率相機能捕捉更多細節，比如識別物品表面的微小紋路；高幀率相機則適合動態場景，可精準捕捉機器人手臂運動過程中的物體位置變化。

而鏡頭則如同 “眼鏡”，其焦距、視場角和畸變率會影響成像效果。例如，在家庭服務場景中，機器人需要廣角鏡頭來擴大視野，覆蓋更大的室內空間；而在工業精密操作中，長焦鏡頭能聚焦特定區域，實現對微小零件的清晰拍攝。目前，機器視覺常用的相機包括面陣相機（適用于靜態場景）和線陣相機（適用于高速運動場景），可根據人形機器人的具體應用場景靈活選擇。

（二）光源：照亮視覺的 “燈塔”

如果說相機是 “眼睛”，那光源就是 “燈塔”—— 它能消除環境光干擾，突出目標物體的特征，為清晰成像提供保障。在復雜環境中，自然光或普通室內光的亮度、角度不穩定，容易導致圖像對比度低、細節模糊，進而影響機器視覺的判斷精度。

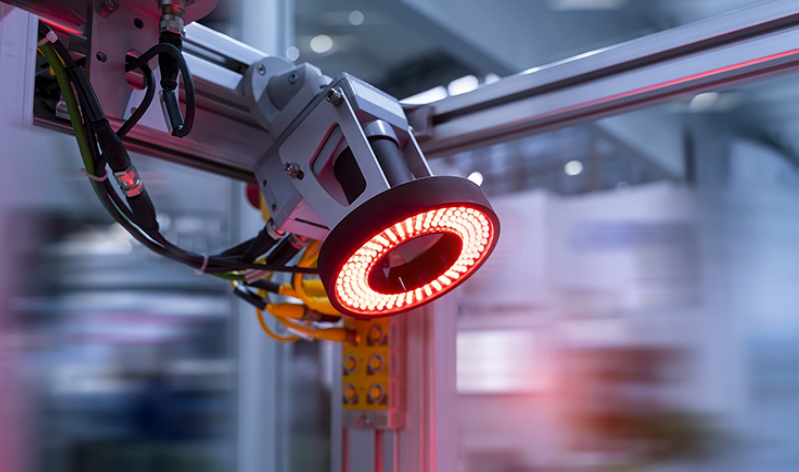

機器視覺常用的光源類型有多種，且適用場景各有不同：環形光源光線均勻，適合檢測物體表面的缺陷（如劃痕、污漬）；條形光源方向性強，可突出物體的邊緣輪廓，常用于零件尺寸測量；點光源亮度集中，適合遠距離照射或微小區域的細節捕捉。例如，當人形機器人需要識別抽屜里的餐具時，內置的環形光源會自動開啟，照亮餐具表面，讓相機清晰捕捉到碗、盤、筷子的外形特征，避免因光線昏暗導致誤判。

（三）圖像采集卡：數據傳輸的 “高速通道”

相機捕捉到圖像后，需要將大量的圖像數據快速傳輸到處理器中，而圖像采集卡就是連接相機與處理器的 “高速通道”。它的核心作用是將相機輸出的模擬信號或數字信號進行轉換、編碼，并以高速率傳輸到計算機或機器人的控制系統，同時避免數據傳輸過程中的丟失或延遲。

對于人形機器人而言，圖像采集卡的傳輸速度直接影響其反應效率。例如，在機器人規避障礙物的場景中，若采集卡傳輸速度過慢，會導致處理器無法及時獲取環境圖像，進而延誤避障動作。目前，主流的圖像采集卡支持 USB3.0、GigE Vision 等接口，傳輸速率可達千兆級，能滿足大多數人形機器人的實時數據需求。

（四）視覺處理器：視覺的 “智慧大腦”

如果說前面三個組件是 “信息采集與傳輸環節”，那視覺處理器就是機器視覺系統的 “智慧大腦”—— 它負責接收、處理圖像數據，并通過算法分析得出決策結果。視覺處理器的性能，尤其是運算速度和算法兼容性，直接決定了機器視覺系統的智能化水平。

早期的機器視覺系統多依賴計算機作為處理器，但隨著人形機器人對小型化、輕量化的需求提升，嵌入式視覺處理器逐漸成為主流。這類處理器體積小、功耗低，可直接集成在機器人本體中，同時具備強大的并行運算能力，能快速運行圖像濾波、特征提取、模式識別等復雜算法。例如，當機器人需要識別不同種類的水果時，視覺處理器會先對采集到的圖像進行 “降噪處理”，再提取水果的顏色、形狀、紋理等特征，最后與數據庫中的樣本進行比對，最終判斷出水果的種類（如蘋果、香蕉、橙子）。

二、工作流程：機器視覺的運行密碼

機器視覺系統的工作過程看似復雜，實則遵循一套清晰的 “運行密碼”，可分為圖像采集、圖像處理與分析、結果輸出與決策三個核心環節。這三個環節環環相扣，共同完成從 “看見” 到 “判斷” 再到 “行動” 的閉環。

（一）圖像采集：捕捉世界的瞬間

圖像采集是機器視覺工作的第一步，其目標是獲取清晰、穩定的圖像數據。這一環節需要相機、鏡頭、光源三者協同工作：首先，根據應用場景調整光源的亮度和角度，確保目標物體特征清晰；接著，相機在觸發信號（如機器人的動作指令、外部傳感器信號）的控制下開始曝光，將物體反射的光線通過鏡頭聚焦到圖像傳感器上；最后，圖像傳感器將光學信號轉化為電信號，并傳輸給圖像采集卡。

例如，在人形機器人分揀快遞的場景中，當快遞被傳送到機器人的工作區域時，機器人的紅外傳感器會發出觸發信號，此時光源自動亮起，相機在 0.1 秒內完成曝光，捕捉快遞包裹的圖像，并通過采集卡將圖像數據傳輸到處理器。整個過程需在極短時間內完成，以保證機器人的工作效率。

（二）圖像處理與分析：解析圖像的內涵

圖像采集完成后，就進入了 “圖像處理與分析” 環節 —— 這是機器視覺系統的核心，也是最能體現 “智慧” 的部分。該環節主要通過一系列算法對原始圖像進行處理，提取有用信息并進行分析判斷，具體可分為三個步驟：

預處理：消除原始圖像中的干擾因素，如通過 “濾波算法” 去除圖像中的噪點，通過 “灰度校正” 調整圖像的亮度對比度，確保圖像質量滿足后續分析需求；

特征提取：從預處理后的圖像中提取目標物體的關鍵特征，如形狀（圓形、方形、不規則形）、顏色（RGB 值、灰度值）、紋理（光滑、粗糙、條紋狀）等；

模式識別與分析：將提取到的特征與預設的數據庫或算法模型進行比對，判斷目標物體的屬性、狀態或位置。例如，在機器人檢測零件是否合格的場景中，處理器會將零件的實際尺寸（通過特征提取獲得）與標準尺寸進行比對，若誤差超過閾值，則判斷為 “不合格”。

（三）結果輸出與決策：驅動行動的指令

經過圖像處理與分析后，視覺處理器會生成明確的結果，并將其轉化為機器人可執行的指令，這就是 “結果輸出與決策” 環節。輸出的結果通常分為兩類：一類是 “狀態判斷結果”，如 “物體識別成功”“零件檢測合格”；另一類是 “位置坐標信息”，如 “目標物體位于機器人前方 1 米處，高度 0.5 米”。

這些結果會通過通信接口傳輸到人形機器人的主控制系統，控制系統再根據結果驅動相應的執行機構動作。例如，當機器人識別出前方有障礙物時，視覺系統會輸出 “障礙物位于左側 0.3 米處” 的信息，主控制系統則會指令機器人調整行走方向，向右側避讓；若機器人需要抓取桌上的水杯，視覺系統會輸出水杯的三維坐標，主控制系統則會控制機械臂按照坐標移動，完成抓取動作。

三、四大功能：機器視覺的應用維度

機器視覺之所以能支撐人形機器人在不同場景中發揮作用，核心在于其具備識別、測量、定位、檢測四大核心功能。這四大功能如同機器人 “視覺能力” 的四大支柱，覆蓋了從 “認知物體” 到 “精準操作” 的全需求。

（一）識別：精準的目標鎖定

“識別功能” 是機器視覺最基礎也最常用的功能，其核心是通過圖像特征判斷目標物體的屬性，實現 “what is it” 的判斷。無論是家庭場景中識別家具、電器、食物，還是工業場景中識別零件、工具、產品，都離不開識別功能的支撐。

機器視覺的識別功能主要依賴 “模式識別算法” 和 “深度學習算法”。早期的模式識別算法需要人工預設特征（如物體的顏色范圍、形狀參數），適用于簡單場景；而如今主流的深度學習算法（如卷積神經網絡 CNN），可通過大量樣本訓練自動學習物體特征，識別精度和泛化能力大幅提升。例如，人形機器人通過深度學習訓練后，不僅能識別 “蘋果”，還能進一步區分 “紅蘋果”“青蘋果”，甚至判斷蘋果的成熟度；在工業場景中，機器人能識別不同型號的螺絲、螺母，避免裝配時混淆零件。

（二）測量：毫米間的精準判斷

“測量功能” 是機器視覺在精密場景中的核心應用，其目標是通過圖像數據計算目標物體的尺寸、距離、角度等參數，實現 “how big is it”“how far is it” 的精準判斷。與人眼測量相比，機器視覺的測量功能具有精度高、速度快、無接觸的優勢，可滿足毫米級甚至微米級的測量需求。

機器視覺的測量功能主要通過 “圖像標定” 和 “幾何計算算法” 實現：首先，通過標定板對相機進行標定，建立圖像像素與實際物理尺寸的對應關系（如 1 個像素對應 0.1 毫米）；然后，通過算法提取物體的邊緣輪廓，計算輪廓的長度、寬度、直徑等參數。例如，在人形機器人裝配電子元件時，視覺系統可測量芯片引腳的間距（精度可達 0.01 毫米），確保引腳與電路板的焊盤精準對齊；在家庭場景中，機器人可測量冰箱內部的空間尺寸，判斷是否能容納新購買的食材。

（三）定位：明確世界的坐標

“定位功能” 是機器視覺引導機器人動作的關鍵，其核心是確定目標物體在三維空間中的位置和姿態，為機器人的運動和操作提供坐標參考，實現 “where is it” 的判斷。無論是機器人行走時的路徑規劃，還是機械臂抓取物體時的動作控制，都需要定位功能的支撐。

機器視覺的定位功能可分為 “2D 定位” 和 “3D 定位”：2D 定位主要確定物體在平面內的 X、Y 坐標和旋轉角度，適用于平面操作場景（如分揀平面放置的零件）；3D 定位則通過 3D 視覺技術（如結構光、激光雷達）獲取物體的深度信息，確定物體的 X、Y、Z 三維坐標和姿態，適用于復雜的立體操作場景（如抓取堆疊的箱子、裝配不規則零件）。例如，當人形機器人需要將書放回書架時，3D 定位功能會確定書架格子的三維坐標和書籍的擺放姿態，引導機械臂將書精準放入格子中，避免碰撞。

（四）檢測：質量的嚴格把關

“檢測功能” 是機器視覺在質量控制場景中的核心應用，其目標是通過圖像分析判斷目標物體是否存在缺陷（如劃痕、變形、污漬）或是否符合預設標準，實現 “is it good” 的判斷。與人眼檢測相比，機器視覺的檢測功能具有穩定性高、效率高、可重復性強的優勢，可避免人工檢測中的疲勞誤判和主觀差異。

機器視覺的檢測功能主要通過 “缺陷檢測算法” 實現，常用的算法包括 “模板匹配算法”（將待檢測物體與標準模板對比，找出差異）和 “異常檢測算法”（通過訓練正常物體的特征，識別不符合正常特征的缺陷）。例如，在工業場景中，人形機器人可通過檢測功能判斷手機屏幕是否存在劃痕、氣泡；在家庭場景中，機器人可檢測水杯是否有裂紋，避免使用時漏水；在服務場景中，機器人可檢測地面是否有障礙物或污漬，及時進行清理或避讓。

四、技術方案：探索視覺的多元路徑

隨著人形機器人應用場景的不斷拓展，單一的視覺技術已無法滿足需求，目前主流的機器視覺技術方案主要包括2D 視覺技術、3D 視覺技術、多傳感器融合技術三類。不同的技術方案各有優勢，適用于不同的場景需求，共同構成了機器視覺的多元發展路徑。

（一）2D 視覺技術：平面世界的洞察

2D 視覺技術是機器視覺中最成熟、應用最廣泛的技術方案，其核心是通過相機捕捉物體的平面圖像（包含長度、寬度信息），實現對平面場景的感知和分析。2D 視覺技術具有成本低、算法簡單、處理速度快的優勢，適用于靜態、平面、背景簡單的場景。

在人形機器人領域，2D 視覺技術常用于簡單的識別、定位和檢測場景。例如，在家庭場景中，機器人通過 2D 視覺識別平面放置的餐具、書籍，并確定其在桌面上的 X、Y 坐標，引導機械臂抓取；在工業場景中，機器人通過 2D 視覺檢測零件的平面尺寸（如直徑、長度），判斷是否合格。不過，2D 視覺技術無法獲取物體的深度信息（高度、距離），在復雜立體場景（如堆疊物體、動態障礙物）中存在局限性。

（二）3D 視覺技術：立體世界的呈現

為解決 2D 視覺技術的局限性，3D 視覺技術應運而生。它通過特殊的硬件設備（如結構光相機、激光雷達、雙目相機）獲取物體的三維點云數據，從而還原物體的立體形態和深度信息，實現對立體世界的精準感知。3D 視覺技術雖然成本較高、算法復雜，但能應對動態、立體、復雜背景的場景，是目前人形機器人視覺技術的發展重點。

目前，人形機器人常用的 3D 視覺技術方案主要有三類：

結構光技術：通過投射特定圖案的光線（如條紋、棋盤格）到物體表面，根據圖案的變形程度計算物體的深度信息，精度高、速度快，適用于近距離場景（如機械臂抓取）；

雙目視覺技術：模擬人眼的 “雙眼視差” 原理，通過兩個相機同時拍攝物體，計算兩張圖像的差異來獲取深度信息，成本較低，適用于中距離場景（如機器人行走避障）；

激光雷達技術：通過發射激光束掃描環境，根據激光的反射時間計算物體的距離和位置，抗干擾能力強，適用于遠距離、復雜環境（如室外行走）。

例如，在人形機器人搬運堆疊的箱子時，結構光 3D 視覺系統會獲取每個箱子的三維形態和堆疊位置，引導機械臂從頂部精準抓取；在室外行走時，激光雷達 3D 視覺系統會實時掃描前方的行人、車輛、臺階等障礙物，為機器人規劃安全的行走路徑。

（三）多傳感器融合技術：感知的全面升級

無論是 2D 視覺還是 3D 視覺，單一傳感器都存在 “感知盲區”—— 例如，視覺傳感器在強光、暗光或遮擋場景中性能會下降，而紅外傳感器、超聲波傳感器則能在這些場景中發揮作用。為了實現更全面、更穩定的感知，多傳感器融合技術成為人形機器人視覺系統的重要發展方向。

多傳感器融合技術的核心是將視覺傳感器（相機、3D 相機）與其他傳感器（紅外傳感器、超聲波傳感器、IMU 慣性測量單元）的數據進行整合，通過算法消除不同傳感器的誤差和局限性，實現 “1+1>2” 的感知效果。例如，在昏暗的室內環境中，視覺傳感器的成像效果會下降，此時紅外傳感器可輔助識別物體的輪廓和溫度信息，幫助機器人判斷目標物體（如人體、家具）；在機器人行走時，IMU 傳感器可提供機器人的姿態信息（如傾斜角度），與視覺傳感器獲取的環境信息結合，避免機器人因地面不平而摔倒。

目前，多傳感器融合技術已在高端人形機器人中廣泛應用。例如，特斯拉 Optimus 機器人就融合了視覺相機、激光雷達、IMU 等多種傳感器，實現了在復雜環境中的穩定行走和精準操作；國內的優必選 Walker 機器人也通過多傳感器融合，具備了家庭場景中的避障、抓取、交互等綜合能力。

五、未來展望：機器視覺的無限可能

隨著人工智能、芯片技術、光學技術的不斷進步，機器視覺在人形機器人領域的應用將迎來更多突破，未來有望呈現三大發展趨勢：

一是更高精度與更快速度。隨著芯片運算能力的提升（如 GPU、FPGA 芯片的普及）和深度學習算法的優化，機器視覺的處理速度將進一步提升，可實現毫秒級的實時分析；同時，高精度光學元件的發展（如微米級鏡頭、高分辨率傳感器）將使機器視覺的測量精度達到微米級甚至納米級，滿足更精密的操作需求（如微型電子元件裝配、生物醫療操作）。

二是更強的環境適應性。通過多傳感器融合技術和自適應算法的發展，機器視覺系統將能在極端環境中（如強光、暴雨、高溫、粉塵）穩定工作。例如，在室外高溫環境中，機器人的視覺系統可通過溫度補償算法消除傳感器高溫誤差；在暴雨天氣中，激光雷達與視覺相機融合可避免雨水對成像的干擾。

三是更智能的自主學習能力。隨著強化學習、遷移學習等人工智能技術的融入，機器視覺系統將具備自主學習能力 —— 無需人工標注大量樣本，機器人可通過實際操作中的 “試錯” 自主學習物體特征和環境規律。例如，機器人在家庭場景中遇到新的物品（如新型廚具）時，可通過多次抓取嘗試，自主學習該物品的形狀、重量和抓取方式，無需人工重新編程。

未來，隨著機器視覺技術的不斷成熟，人形機器人將真正擁有 “智慧之眸”—— 不僅能 “看見”
